Kebutuhan ruang fungsional pada hunian modern dan bangunan komersial terus mengalami evolusi. Keterbatasan lahan sering kali memaksa pemilik rumah dan arsitek untuk memaksimalkan ruang secara vertikal maupun mengoptimalkan area luar ruangan. Dua elemen arsitektural yang paling sering diandalkan untuk tujuan ini adalah kanopi carport serta lantai mezanin interior. Namun, di balik keindahan atap kanopi yang elegan atau kenyamanan lantai mezanin yang estetik, terdapat fondasi penopang utama yang tidak boleh diabaikan: tiang rangka besi kanopi mezanin. Kekuatan, stabilitas, dan keamanan seluruh struktur bangunan bergantung secara mutlak pada pemilihan jenis tiang dan perhitungan dimensi yang presisi.
Memilih tiang besi bukan sekadar mencari material yang tampak tebal di permukaan. Kesalahan dalam menentukan profil baja, ketebalan dinding besi, hingga kualitas pengelasan pondasi dasar dapat mengakibatkan konsekuensi fatal, mulai dari defleksi (pelengkungan rangka), getaran berlebih saat lantai mezanin dipijak, hingga risiko ambruk akibat beban angin atau beban mati yang melampaui batas toleransi. Artikel ini menyajikan panduan teknis yang komprehensif, mulai dari pemilihan profil besi terbaik, dimensi standar berdasarkan beban struktural, teknik instalasi pondasi, hingga perhitungan estimasi biaya per meter untuk membantu Anda mewujudkan hunian yang aman sekaligus bernilai investasi tinggi.

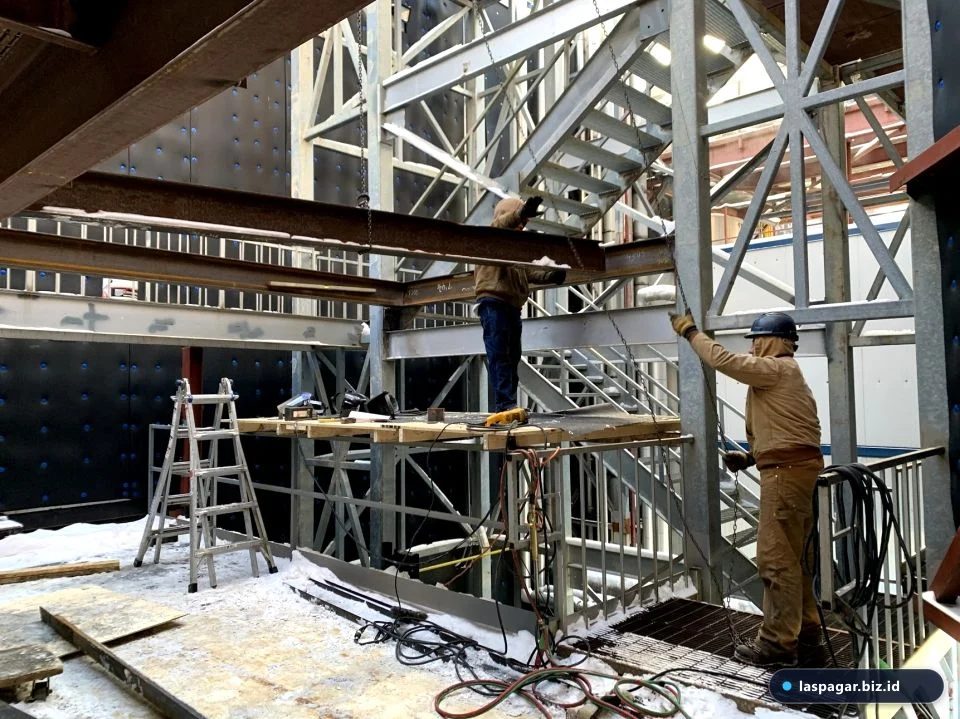

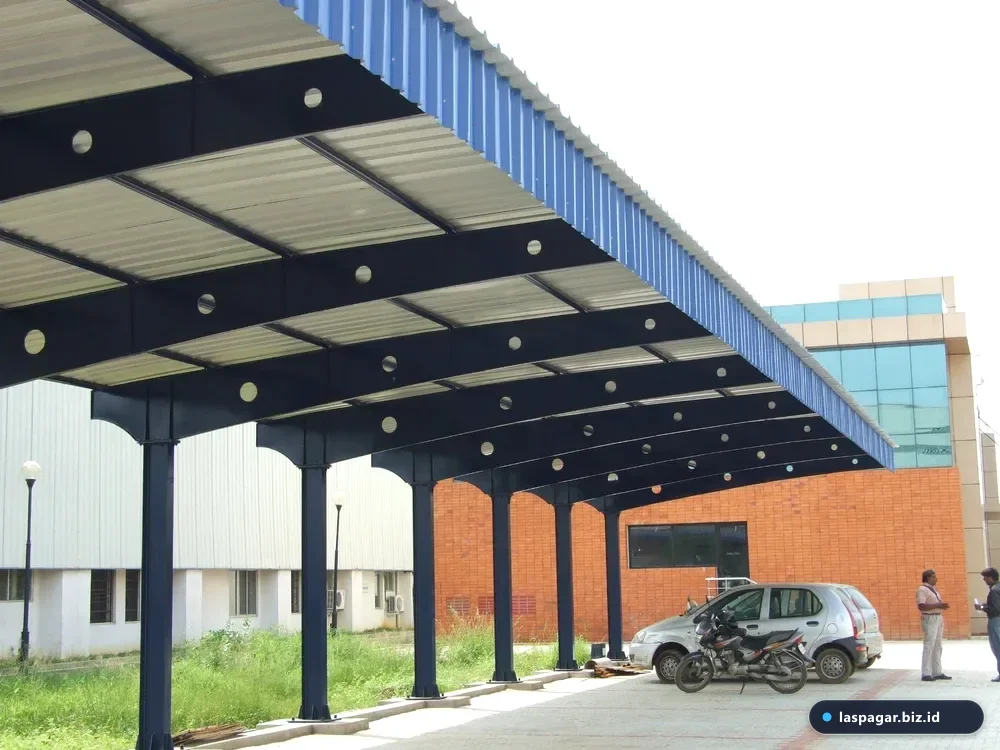

Peran Krusial Tiang Rangka Besi pada Struktur Kanopi dan Mezanin
Dalam ilmu teknik sipil, tiang atau kolom struktural bertindak sebagai komponen penahan beban vertikal aksial dan momen lentur. Pada instalasi kanopi rumah modern, tiang rangka besi bertugas menahan beban mati (dead load) yang meliputi bobot rangka atap, material penutup atap (seperti kaca tempered, solarflat, upvc, atau spandek), serta beban hidup (live load) berupa terpaan angin kencang, curah air hujan lebat, dan aktivitas teknisi saat melakukan pembersihan atau perbaikan atap.
Sementara itu, pada struktur lantai mezanin, beban yang diterima oleh tiang penopang jauh lebih masif. Mezanin tidak hanya menahan beban mati dari balok gelagar dan pelat lantai (seperti kalsiboard, pelat bordes, atau cor beton ringan), tetapi juga menanggung beban hidup bergerak dari mobilitas manusia, perabotan rumah tangga, hingga partisi dinding. Ketidakmampuan tiang dalam menopang gaya tekan (compressive stress) dapat memicu fenomena tekuk (buckling), yang sangat membahayakan keselamatan penghuni.
Oleh karena itu, pemilihan material tiang untuk mezanin dan kanopi bentang lebar memerlukan perhitungan beban yang cermat. Mengacu pada panduan regulasi struktur baja Badan Standardisasi Nasional (BSN), setiap komponen baja struktural wajib memenuhi standar kekuatan luluh (yield strength) serta ketebalan minimum agar konstruksi memiliki angka keamanan (factor of safety) minimal 1,5 hingga 2 kali lipat dari beban maksimum yang direncanakan.

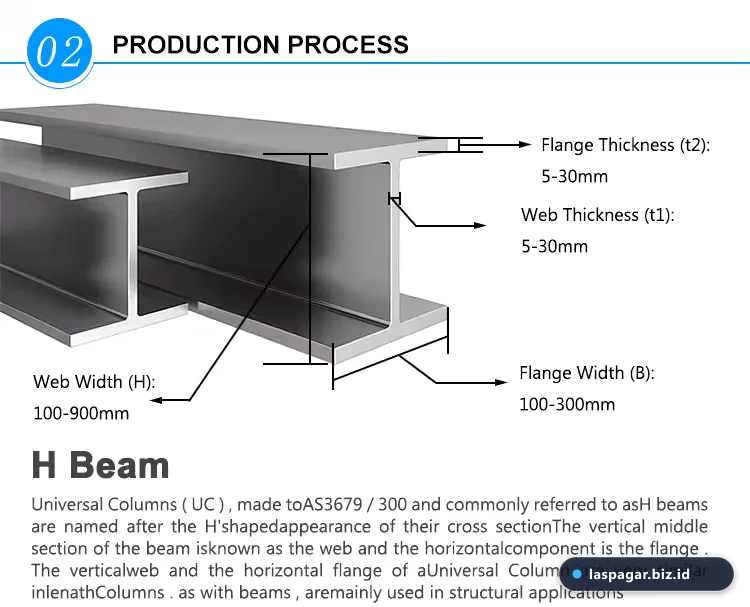

Mengenal Ragam Profil Besi untuk Tiang Kanopi dan Mezanin
Pasar konstruksi di Indonesia menawarkan berbagai varian profil baja dengan keunggulan mekanis yang berbeda-beda. Mengetahui karakteristik masing-masing profil akan membantu Anda menentukan pilihan yang paling efisien dari segi teknis maupun anggaran.
1. Besi Hollow Kotak (Square Hollow Structural Section)
Besi hollow kotak merupakan profil yang paling populer untuk tiang kanopi carport perumahan dan mezanin berbeban ringan hingga sedang. Tersedia dalam varian hollow hitam (carbon steel) dan hollow galvanis tahan karat. Keunggulan utamanya terletak pada bentuk penampang yang simetris, menghasilkan momen inersia yang merata di keempat sisinya. Dari sisi estetika arsitektur, hollow kotak memberikan tampilan garis geometris yang bersih dan minimalis, sangat selaras jika dipadukan dengan konsep pagar minimalis modern pada fasad rumah Anda.
2. Besi WF (Wide Flange)
Untuk konstruksi mezanin lantai bertingkat dengan bentang bebas lebih dari 3 meter, besi WF adalah standar emas konstruksi beban berat. Berdasarkan informasi struktur baja pada Wikipedia mengenai profil I-Beam dan H-Beam, bentuk profil WF dirancang secara khusus untuk menahan momen lentur dan gaya geser yang sangat tinggi. Besi WF memberikan kekakuan struktural superior sehingga lantai mezanin tidak akan terasa goyang atau membal saat dilewati.
3. Besi Kanal UNP (C-Channel)
Besi UNP memiliki bentuk penampang seperti huruf C. Dalam aplikasi tiang, profil ini jarang digunakan sebagai tiang tunggal karena sifat penampangnya yang asimetris rentan terhadap gaya puntir (torsi). Namun, para aplikator las profesional sering menggabungkan dua batang UNP menjadi bentuk kotak tertutup (box double UNP) dengan sistem las berkala (stitch welding) atau las penuh, menghasilkan tiang yang kokoh dengan biaya material yang relatif ekonomis.
4. Besi Pipa Bulat (Circular Hollow Section)
Pipa baja bulat sering menjadi pilihan favorit untuk kanopi melengkung, kanopi membran, atau bangunan bergaya industrial modern. Profil melingkar memiliki hambatan aerodinamis yang sangat rendah terhadap hembusan angin dari berbagai arah. Selain itu, tiang pipa bulat memberikan kesan visual yang dinamis dan elegan, terutama bila diaplikasikan di area komersial seperti kafe terbuka atau paviliun taman.
Standar Ukuran dan Ketebalan Ideal Berdasarkan Beban Konstruksi
Salah satu kekeliruan fatal yang sering terjadi di lapangan adalah penggunaan material "banci"—besi yang memiliki dimensi luar sesuai spesifikasi namun memiliki ketebalan dinding yang jauh di bawah standar nominal (toleransi ketebalan melebihi ambang wajar). Untuk menjamin keselamatan, berikut adalah panduan ukuran ideal tiang berdasarkan jenis konstruksinya:
- Kanopi Standar (Luas < 15 m², Atap Ringan Polycarbonate/Spandek): Gunakan tiang besi hollow minimal ukuran 80 mm x 80 mm atau 100 mm x 50 mm dengan ketebalan dinding minimal 1,8 mm hingga 2,0 mm.
- Kanopi Bentang Lebar / Atap Berat (Kaca Tempered, UPVC, Solarflat 3mm): Wajib menggunakan tiang besi hollow ukuran minimal 100 mm x 100 mm atau 120 mm x 120 mm dengan ketebalan minimal 2,3 mm hingga 3,2 mm. Alternatif lain adalah tiang WF ukuran 100 mm x 50 mm atau pipa diameter minimal 3 inci (ketebalan 2,8 mm).
- Lantai Mezanin Kamar Tidur / Ruang Kerja Santai (Beban Hidup Rendah ~150 kg/m²): Gunakan tiang hollow minimal ukuran 100 mm x 100 mm dengan ketebalan 3,2 mm, atau tiang baja WF ukuran 150 mm x 75 mm.
- Lantai Mezanin Gudang / Ruang Komersial (Beban Hidup Tinggi > 250 kg/m²): Standar minimum menggunakan profil baja WF ukuran 150 mm x 75 mm hingga WF 200 mm x 100 mm, tergantung bentang jarak antar-tiang dan beban statis mesin/rak yang diletakkan di atasnya.
Bagi Anda yang mempertimbangkan alternatif rangka atap interior, ada baiknya memahami perbedaan antara baja berat dan konstruksi baja ringan. Baja ringan sangat efisien untuk kuda-kuda atap penutup, tetapi sama sekali tidak direkomendasikan untuk digunakan sebagai tiang utama penyangga lantai mezanin karena keterbatasan ketebalan pelat dan ketahanan tekuknya.

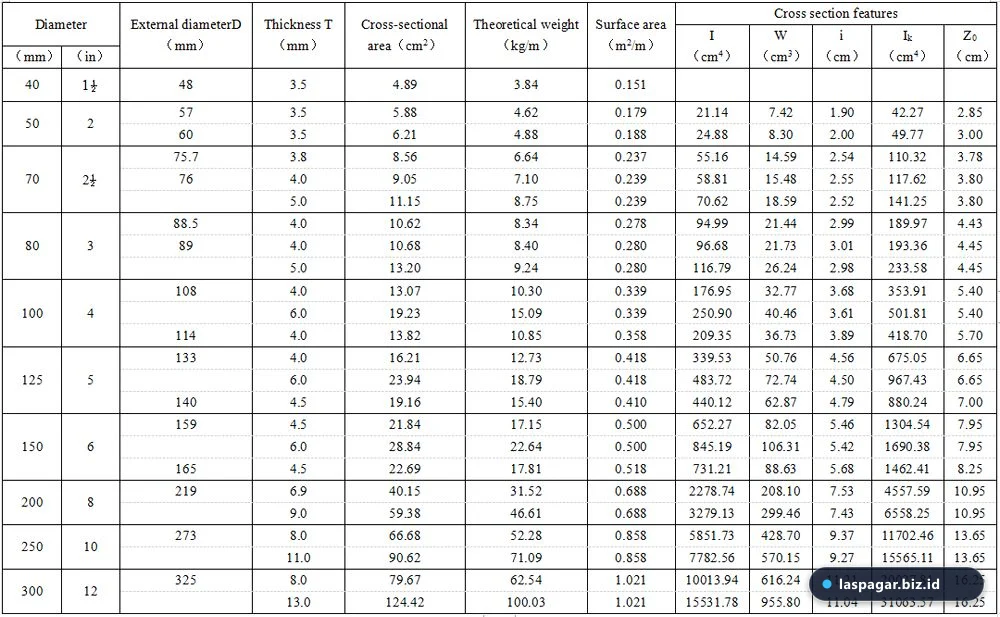

Tabel Komparasi Profil Tiang: Spesifikasi Teknis, Kelebihan, dan Penggunaan
Untuk memudahkan Anda membandingkan kekuatan, tampilan, dan peruntukan setiap material tiang, simak tabel analisis komparatif berikut:
| Profil Besi | Ukuran Standar Populer | Kekuatan Beban Relatif | Keunggulan Utama | Rekomendasi Terbaik |
|---|---|---|---|---|
| Hollow Galvanis | 80x80 (t: 2.0 mm) 100x100 (t: 2.3 - 3.2 mm) |
Sedang hingga Tinggi | Tahan karat, rapi, sambungan las mudah diratakan, estetika minimalis modern. | Kanopi carport, mezanin hunian, rangka teras outdoor. |
| Besi WF (Wide Flange) | WF 100x50, WF 150x75, WF 200x100 |
Sangat Tinggi | Kekakuan struktural maksimal, bentang lebar tanpa tiang tengah, tahan getaran. | Mezanin ruang tinggal, mezanin gudang, kanopi kantilever panjang. |
| Double UNP (Box) | UNP 80 atau UNP 100 (disatukan saling berhadapan) | Tinggi | Ekonomis, fleksibilitas penyesuaian rongga dalam untuk jalur instalasi kabel. | Kanopi industri, tiang mezanin semi-berat, rangka gudang. |
| Pipa Baja Hitam / Galvanis | Diameter 3" - 4" (Sch 40 atau Medium) |
Tinggi | Hambatan angin rendah, tidak ada sudut tajam, tampilan industrial memukau. | Kanopi lengkung, tiang kanopi membran, bangunan komersial kafe. |
Dari perbandingan di atas, terlihat jelas bahwa besi hollow galvanis tebal menjadi solusi paling seimbang antara biaya dan estetika untuk kanopi hunian. Namun untuk mezanin dengan aktivitas harian yang dinamis, profil WF tetap merupakan opsi teraman yang memberikan rasa percaya diri dan ketenangan pikiran.
Metode Pemasangan Pondasi dan Angkur Tiang yang Kokoh
Sebagus apa pun mutu tiang rangka besi yang Anda gunakan, konstruksi tidak akan bertahan lama jika tumpuan bawahnya rapuh. Pemasangan tiang struktural memerlukan detail sambungan pondasi yang ketat dan terencana:
- Pembuatan Pondasi Setempat (Pad Footing / Cakar Ayam): Untuk tiang kanopi luar ruangan di atas tanah lunak atau tiang mezanin di lantai dasar tanpa pelat lantai beton bertulang, wajib dibuatkan pondasi tapak (cakar ayam) dengan kedalaman minimal 60 cm hingga 100 cm yang dicor dengan beton mutu K-225 atau K-250.
- Penggunaan Pelat Landas (Baseplate / Plendes): Bagian bawah tiang besi harus dilas secara penuh memutar (full fillet weld) ke pelat baja tebal berukuran minimal 8 mm hingga 12 mm. Luas permukaan baseplate harus lebih lebar daripada penampang tiang untuk menyebarkan tegangan tekan secara merata ke beton.
- Pemberian Sirip Pengaku (Stiffener Gusset Plate): Pada struktur mezanin atau tiang kanopi bentang tinggi (> 3,5 meter), tambahkan sirip pelat segitiga pengaku di keempat sudut sambungan tiang ke baseplate. Sirip ini berfungsi menahan momen lentur lateral akibat pergerakan beban gempa atau terpaan angin badai.
- Pemasangan Baut Angkur / Chemical Anchor: Pengikatan baseplate ke lantai beton dilakukan menggunakan dynabolt baja heavy-duty minimal diameter 12 mm - 16 mm, atau menggunakan sistem chemical anchor (lem resin kapsul baja) yang ditanam ke dalam beton eksisting dengan kedalaman pengangkeran minimal 10-15 kali diameter baut.
Setelah struktur tiang dan gelagar mezanin terpasang sempurna, Anda dapat melanjutkan instalasi elemen pendukung akses seperti tangga putar hemat ruang atau model tangga trap lurus, yang kemudian dilengkapi dengan pemasangan railing tangga pengaman demi keselamatan keluarga.

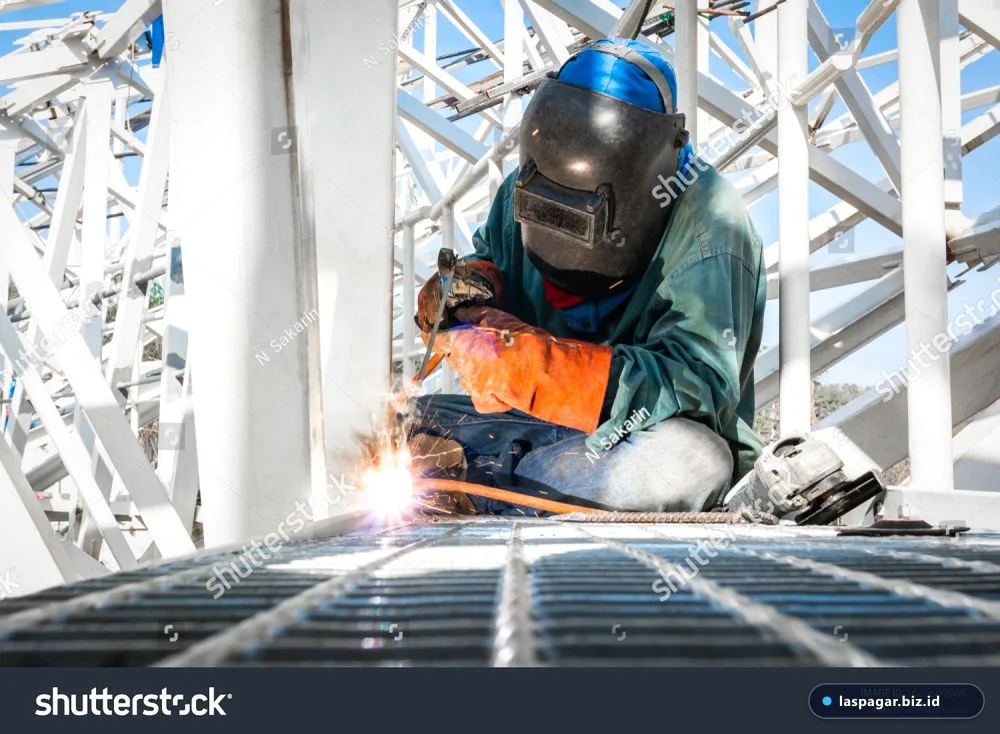

Estimasi Biaya Pembuatan dan Harga Per Meter Tiang Rangka Besi
Salah satu pertanyaan yang paling sering diajukan pemilik rumah adalah mengenai perkiraan biaya pengerjaan. Dalam dunia bengkel las konstruksi, perhitungan biaya umumnya dapat dihitung berdasarkan meter panjang tiang (m¹), meter persegi luasan atap/lantai (m²), atau sistem borongan total material beserta jasa pasang.
Sebagai rujukan perencanaan, simak rincian estimasi biaya fabrikasi tiang rangka besi berikut (harga dapat bervariasi bergantung pada fluktuasi harga baja batangan nasional dan tingkat kesulitan lapangan):
- Tiang Besi Hollow Galvanis 80x80x2 mm: Kisaran Rp 180.000 – Rp 250.000 per meter lari (m¹), sudah termasuk baseplate, dynabolt, dan pengecatan dasar zinkromate tahan karat.
- Tiang Besi Hollow Galvanis 100x100x2,3 – 3 mm: Kisaran Rp 280.000 – Rp 400.000 per meter lari (m¹), ideal untuk kanopi bentang lebar atau tiang mezanin standar.
- Tiang Baja WF 150x75 mm: Kisaran Rp 450.000 – Rp 650.000 per meter lari (m¹), sudah termasuk pelat landas tebal 10 mm, sirip pengaku, baut angkur, dan cat pelindung epoxy.
- Tiang Baja WF 200x100 mm: Kisaran Rp 650.000 – Rp 950.000 per meter lari (m¹), direkomendasikan untuk beban mezanin heavy-duty atau bentang ruang tanpa tiang tengah.
- Paket Borongan Komplit Mezanin Rangka Besi: Berkisar antara Rp 1.200.000 – Rp 2.200.000 per meter persegi (m²), mencakup tiang utama, balok induk, balok anak, pelat lantai kalsiboard 20 mm / multiplex / bordes, dan pengecatan finishing.
Untuk mendapatkan kalkulasi rincian anggaran biaya (RAB) yang akurat dan transparan sesuai kondisi fisik lokasi Anda, Anda dapat mengonsultasikan perhitungan biaya bengkel las profesional secara langsung sebelum proyek dimulai guna menghindari pembengkakan dana di tengah jalan.
Tips Memilih Jasa Bengkel Las Terpercaya untuk Konstruksi Rangka Besi
Kekuatan tiang rangka besi sangat bergantung pada keahlian tenaga las yang mengeksekusinya. Sambungan las yang berpori (porosity) atau penetrasi las yang dangkal dapat patah sewaktu-waktu saat memikul beban kejut. Berikut beberapa tips jitu dalam memilih mitra bengkel las untuk proyek Anda:
- Cek Kualitas Penetrasi Pengelasan: Pastikan bengkel las menggunakan mesin las berdaya memadai dengan kawat las berspesifikasi tinggi (misalnya AWS E6013 atau E7018 untuk baja karbon). Sambungan sudut wajib dilas penuh (full weld), bukan sekadar las cantum/totol (tack weld).

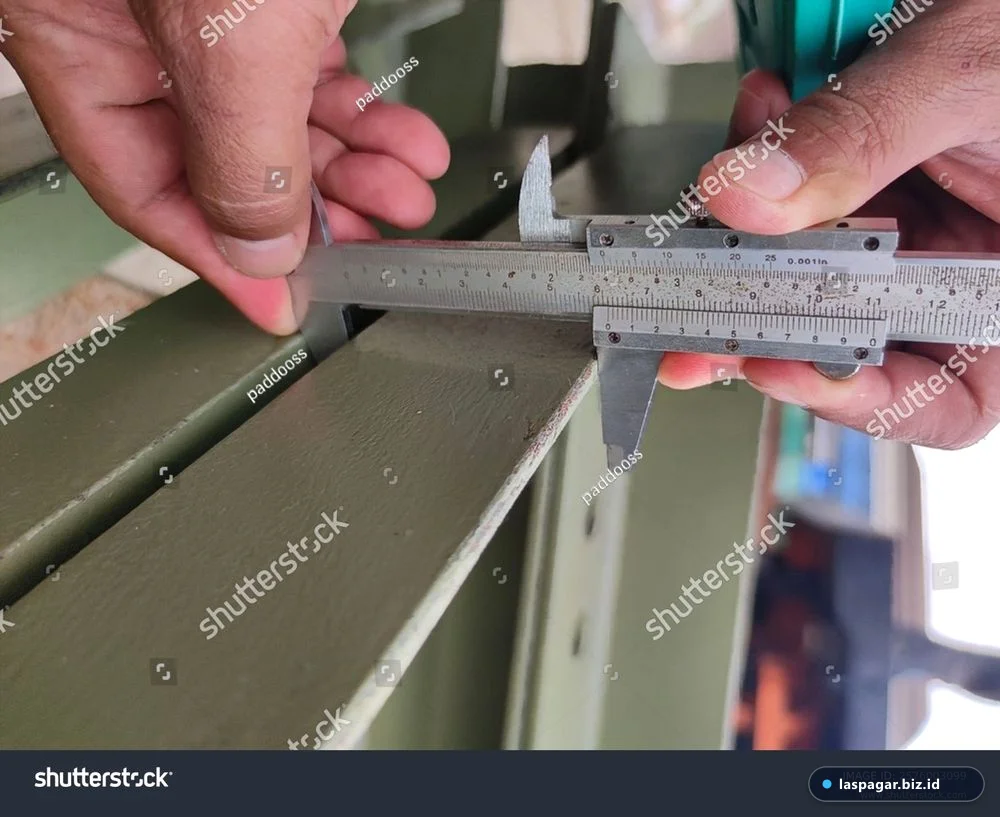

- Periksa Keaslian Ketebalan Besi: Mintalah aplikator untuk mengukur ketebalan dinding besi menggunakan jangka sorong (caliper/micrometer) di depan Anda saat material tiba di lokasi proyek.
- Perlakuan Anti-Karat yang Benar: Setiap permukaan besi hitam wajib dibersihkan dari kerak dan oli (degreasing) sebelum dilapisi cat primer anti-karat (epoxy primer). Untuk rangka luar ruangan, sistem pengecatan dua lapis (epoxy primer + polyurethane top coat) wajib diaplikasikan agar tiang tidak berkarat dalam kurun waktu 5-10 tahun ke depan.
- Garansi Konstruksi Tertulis: Bengkel las yang kredibel selalu berani memberikan garansi pemeliharaan dan garansi struktur untuk memastikan ketenangan pikiran konsumen apabila terjadi keluhan pasca-pemasangan.
FAQ: Pertanyaan Seputar Tiang Rangka Besi Kanopi dan Mezanin
1. Apakah mezanin kamar tidur bisa dibuat tanpa tiang sama sekali (sistem gantung)?
Mezanin gantung (suspended mezzanine) memungkinkan untuk dibuat tanpa tiang di lantai dasar, asalkan struktur balok beton atas (ring balok atau pelat lantai atas) bangunan eksisting mampu memikul beban tarik vertikal melalui tie-rod baja atau dynabolt struktural. Namun, metode ini membutuhkan verifikasi ketat dari ahli struktur agar tidak merusak konstruksi utama rumah.
2. Mana yang lebih awet untuk tiang kanopi outdoor, hollow galvanis atau pipa besi?
Keduanya sama-sama memiliki daya tahan tinggi terhadap korosi jika dilapisi seng (galvanisasi). Namun, hollow galvanis lebih mudah dipadukan dengan desain arsitektur modern minimalis dan lebih praktis saat disambung ke talang air kotak, sedangkan pipa bulat lebih unggul dalam memecah terpaan angin kencang.
3. Bagaimana cara merawat tiang besi agar tidak keropos di area dekat permukaan lantai?
Titik rawan korosi terbesar terletak pada pangkal bawah tiang yang bersentuhan dengan lantai karena genangan air pel atau air hujan. Pastikan baseplate ditinggikan minimal 5-10 cm di atas level paving atau dibungkus dengan cor semen beton berbentuk sepatu (pedestal) kecil yang miring keluar agar air mengalir menjauh dari besi.
4. Apakah lantai mezanin rangka besi akan berisik saat diinjak?
Suara derit atau gema ketukan langkah kaki dapat diredam secara efektif dengan memasang peredam karet (rubber pad strip) di atas balok rangka besi sebelum pelat lantai (kalsiboard/multiplex tebal 18-20 mm) disekrup. Penggunaan lantai vinyl motif kayu atau karpet tebal di lapisan teratas juga sangat membantu menyerap suara impak langkah.
Wujudkan Struktur Bangunan Kokoh dan Estetik Bersama Las Pagar
Memilih dan memasang tiang rangka besi kanopi mezanin adalah langkah fundamental yang menyangkut keamanan jiwa serta keindahan properti Anda dalam jangka panjang. Jangan pernah mengorbankan aspek keselamatan dengan memilih material di bawah standar demi selisih harga yang tidak seberapa. Kombinasi pemilihan profil besi yang tepat, ukuran ketebalan standar pabrik, serta pengerjaan las berstandar tinggi adalah kunci mutlak keberhasilan proyek konstruksi hunian Anda.
Apakah Anda berencana membangun kanopi carport baru, menambah area lantai mezanin yang nyaman, memasang teralis jendela pengaman, atau bahkan mencari kebutuhan pelengkap interior seperti kitchen set aluminium tahan lama hingga rangka rak pot bunga besi hias? Serahkan seluruh kebutuhan konstruksi dan fabrikasi logam Anda kepada tim ahli di Las Pagar (laspagar.biz.id). Kami siap membantu Anda mulai dari survei lokasi, konsultasi perhitungan beban struktural yang presisi, penyusunan RAB transparan, hingga pengerjaan fabrikasi rapi bergaransi resmi.
Hubungi bengkel las profesional kami hari ini dan wujudkan ruang impian hunian Anda dengan konstruksi besi yang kokoh, fungsional, dan bernilai seni tinggi!
