Memilih konstruksi atap yang tepat merupakan salah satu keputusan paling krusial dalam pembangunan hunian idaman. Dahulu, kayu menjadi pilihan tunggal sebagai penopang penutup atap. Namun, seiring dengan maraknya masalah rayap, kelapukan akibat cuaca tropis, serta lonjakan harga kayu berkualitas kelas satu, konstruksi atap telah mengalami transformasi signifikan. Saat ini, rangka atap baja ringan telah menjadi standar emas baru dalam dunia arsitektur dan konstruksi modern di Indonesia, khususnya untuk rumah-rumah populer bertipe 36, 45, dan 60.
Kombinasi sifat mekanis yang kuat, bobot struktur yang sangat ringan, serta daya tahan anti-karat yang panjang menjadikannya solusi ekonomis dan berkelanjutan. Artikel komprehensif ini akan mengulas secara mendalam segala hal tentang pengaplikasian rangka baja ringan pada rumah tipe 36, 45, dan 60—mulai dari karakteristik profil, simulasi perhitungan biaya, panduan teknis pemasangan, hingga integrasi estetika eksterior hunian Anda.

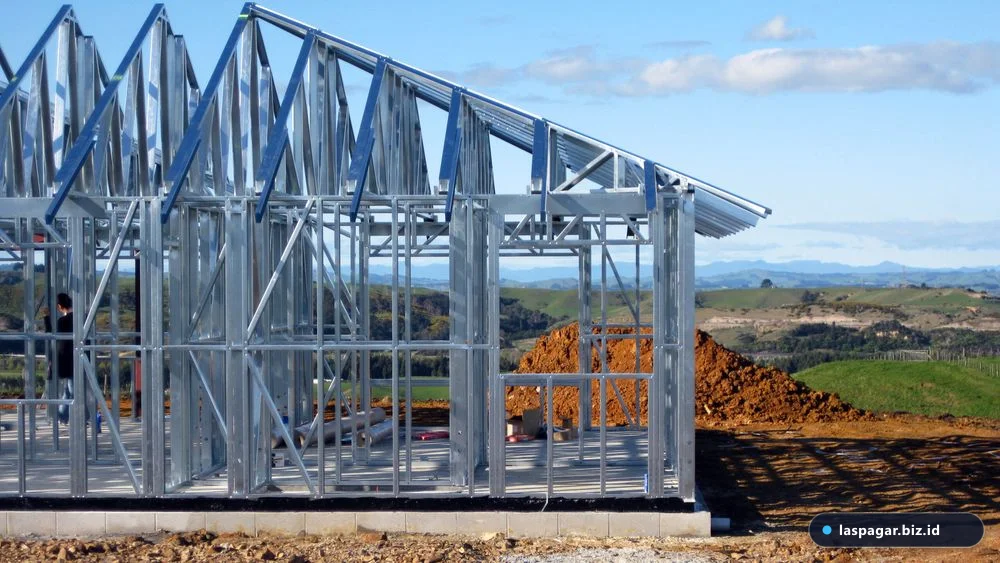

Mengenal Rangka Atap Baja Ringan: Solusi Modern Pengganti Kayu
Baja ringan atau dikenal dalam istilah teknis sebagai cold-formed steel merupakan material baja canai dingin berkekuatan tarik tinggi (High Tensile G550). Ini berarti baja tersebut memiliki kuat leleh minimum sebesar 550 MPa. Berbeda dengan baja konvensional yang tebal dan berat, material ini dirancang dalam ketebalan yang sangat tipis namun memiliki daya dukung beban yang luar biasa berkat proses pencetakan profil yang kaku secara mekanis.
Untuk menahan laju korosi di iklim Indonesia yang berkelembapan tinggi, permukaan material ini dilapisi dengan proteksi khusus. Dua pelapis yang paling banyak digunakan di industri saat ini adalah:
- Galvalume / Zincalume: Paduan pelapis yang terdiri dari 55% Aluminium, 43.5% Seng (Zinc), dan 1.5% Silikon. Lapisan ini menawarkan ketahanan korosi hingga 4-5 kali lebih baik dibandingkan galvanis standar, menjadikannya pilihan utama dalam proyek konstruksi baja ringan berkualitas premium.
- Galvanis: Menggunakan lapisan seng murni (Zinc). Umumnya lebih ekonomis, namun ketahanan terhadap lingkungan asam atau kelembapan ekstrem sedikit berada di bawah Galvalume.
Menurut regulasi keselamatan struktural dari Badan Standardisasi Nasional (BSN), material baja canai dingin untuk konstruksi atap harus memenuhi standar SNI 8399:2017 guna memastikan profil baja memiliki komposisi kimia dan ketebalan lapisan tahan karat yang teruji aman bagi penghuni rumah.

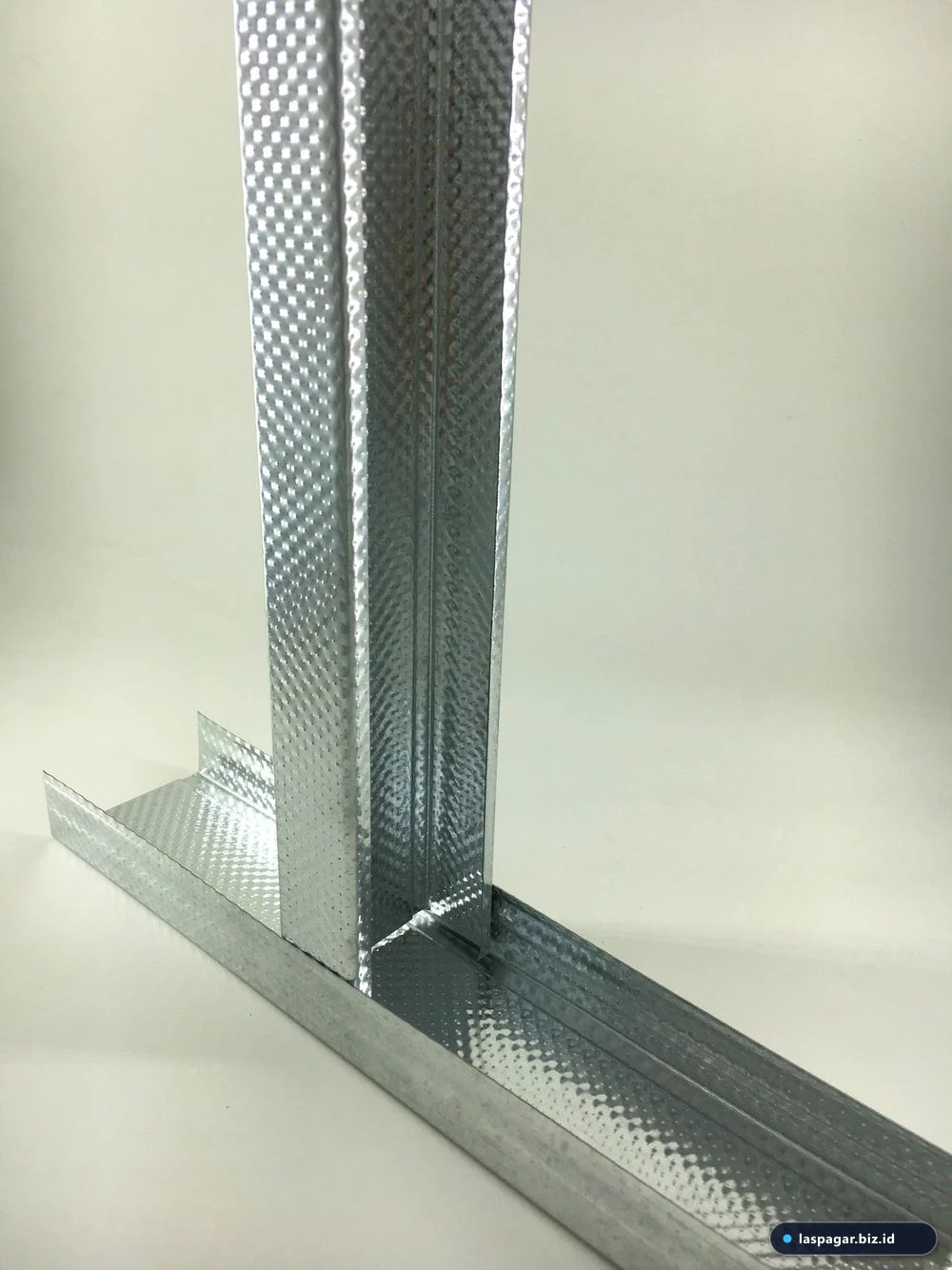

Karakteristik dan Profil Utama Baja Ringan (Kanal C dan Reng)
Dalam sistem rangka atap baja ringan terpadu, terdapat dua profil utama yang selalu bekerja sama membentuk konfigurasi kuda-kuda yang kaku (rigid). Pemahaman mengenai kedua profil ini sangat penting agar pemilik rumah terhindar dari penggunaan bahan non-standar (banci) yang berbahaya bagi kestabilan struktur.
1. Profil Kanal C (C-Truss / Canal)
Profil ini dinamakan Kanal C karena bentuk penampangnya menyerupai huruf C dengan bibir lekukan pengaku (stiffener lips). Profil C bertindak sebagai elemen struktural utama pembentuk kuda-kuda (truss), batang tarik (bottom chord), batang tekan (top chord), dan web pengisi. Dimensi yang umum beredar adalah C75 (lebar punggung 75 mm), dengan variasi ketebalan mulai dari 0.65 mm, 0.70 mm, 0.75 mm, hingga 1.00 mm (BMT / Base Metal Thickness).
2. Profil Reng (Batten)
Profil Reng berbentuk trapesium atau profil U kecil yang dipasang melintang tegak lurus di atas kuda-kuda utama. Fungsi pokoknya adalah sebagai dudukan langsung untuk tumpuan kaitan penutup atap (genteng metal, genteng keramik, genteng beton, atau spandek). Ketebalan reng umumnya berkisar antara 0.40 mm hingga 0.45 mm dengan tinggi profil 30 mm sampai 32 mm.
| Komponen Profil | Dimensi Standar | Ketebalan Rekomendasi | Fungsi Utama |
|---|---|---|---|
| Kanal C (C75) | Tinggi 75mm, Sayap 32-35mm | 0.75 mm (Genteng ringan) / 1.00 mm (Genteng berat) | Kuda-kuda, gording, bracing penopang beban utama |
| Reng (Batten) | Tinggi 30-32mm, Lebar 45mm | 0.40 mm - 0.45 mm | Tumpuan sekrup & kait genteng penutup |
| Self-Drilling Screw (SDS) | Ukuran #10 - #12 x 16/19mm | Pelapis anti-karat kelas 2 atau 3 | Penyambung mekanis antar profil kanal dan reng |
| Dynabolt (Baut Angkur) | Diameter 10 - 12 mm | Baja galvanis padat | Pengikat dudukan kuda-kuda ke balok ring balk beton |
Kebutuhan Rangka Atap Baja Ringan untuk Rumah Type 36, 45, dan 60
Salah satu kesalahan umum pemula saat merencanakan atap adalah menyamakan luas tapak bangunan dengan luas kebutuhan rangka atap. Pada kenyataannya, luas atap selalu lebih besar karena adanya sudut kemiringan (pitch) serta teritisan atau overstek (bagian atap yang menjulur keluar dari dinding ring balok).
Secara matematis, rumus dasar menghitung luas bidang atap miring miring adalah:
Luas Atap Nyata = (Panjang Bangunan + Panjang Overstek) × (Lebar Bangunan + Lebar Overstek) ÷ Cosinus Sudut Kemiringan (Cos θ)
Mari kita bedah karakteristik teknis dan kebutuhan rata-rata pada ketiga tipe rumah populer tersebut (dengan asumsi overstek 0.8 meter di setiap sisi dan sudut kemiringan 30 derajat, di mana cos(30°) ≈ 0.866):
1. Rumah Tipe 36 (Denah Bangunan 6m × 6m)
Dengan luasan bangunan 36 m², bentang kuda-kuda relatif pendek (sekitar 6 meter). Hal ini memberikan keuntungan berupa stabilitas rangka yang sangat kokoh tanpa membutuhkan sambungan tengah berlebih.
- Estimasi Luas Atap: Luas tapak plus overstek menjadi (6 + 1.6) × (6 + 1.6) = 57.76 m². Dibagi cos 30° (0.866), diperoleh luas atap aktual berkisar 66 m² hingga 70 m² tergantung bentuk atap (pelana atau perisai/limas).
- Kebutuhan Kuda-Kuda: Sekitar 5 hingga 6 set kuda-kuda utama dengan jarak antar kuda-kuda 1.0 hingga 1.2 meter.
2. Rumah Tipe 45 (Denah Bangunan 6m × 7.5m atau 7m × 6.5m)
Rumah tipe 45 memiliki variasi denah memanjang atau bujur sangkar yang umumnya membutuhkan pembagian beban atap lebih seimbang, sering kali menggunakan kombinasi atap pelana bertingkat atau model limasan.
- Estimasi Luas Atap: Dengan penambahan overstek, luas proyeksi horizontal mencapai sekitar 72 m². Setelah dihitung dengan sudut kemiringan, luas permukaan atap aktual berada di kisaran 82 m² hingga 88 m².
- Rekomendasi Profil: Gunakan profil C75 dengan ketebalan minimal 0.75 mm jika Anda berencana memakai genteng beton atau genteng keramik glazuur yang berbobot cukup berat.
3. Rumah Tipe 60 (Denah Bangunan 6m × 10m atau 8m × 7.5m)
Pada tipe 60, bentangan bangunan sudah mencapai 8 hingga 10 meter. Struktur bentang lebar semacam ini memerlukan perhitungan web (batang pengisi dalam kuda-kuda) yang lebih rapat agar tidak terjadi lendutan (defleksi) di bagian tengah.
- Estimasi Luas Atap: Luas atap aktual berkisar antara 105 m² hingga 120 m².
- Penguatan Tambahan: Sangat direkomendasikan menambahkan lateral tie (ikatan samping antar kuda-kuda) dan batang diagonal pengaku angin (wind brace) yang terpasang sempurna.

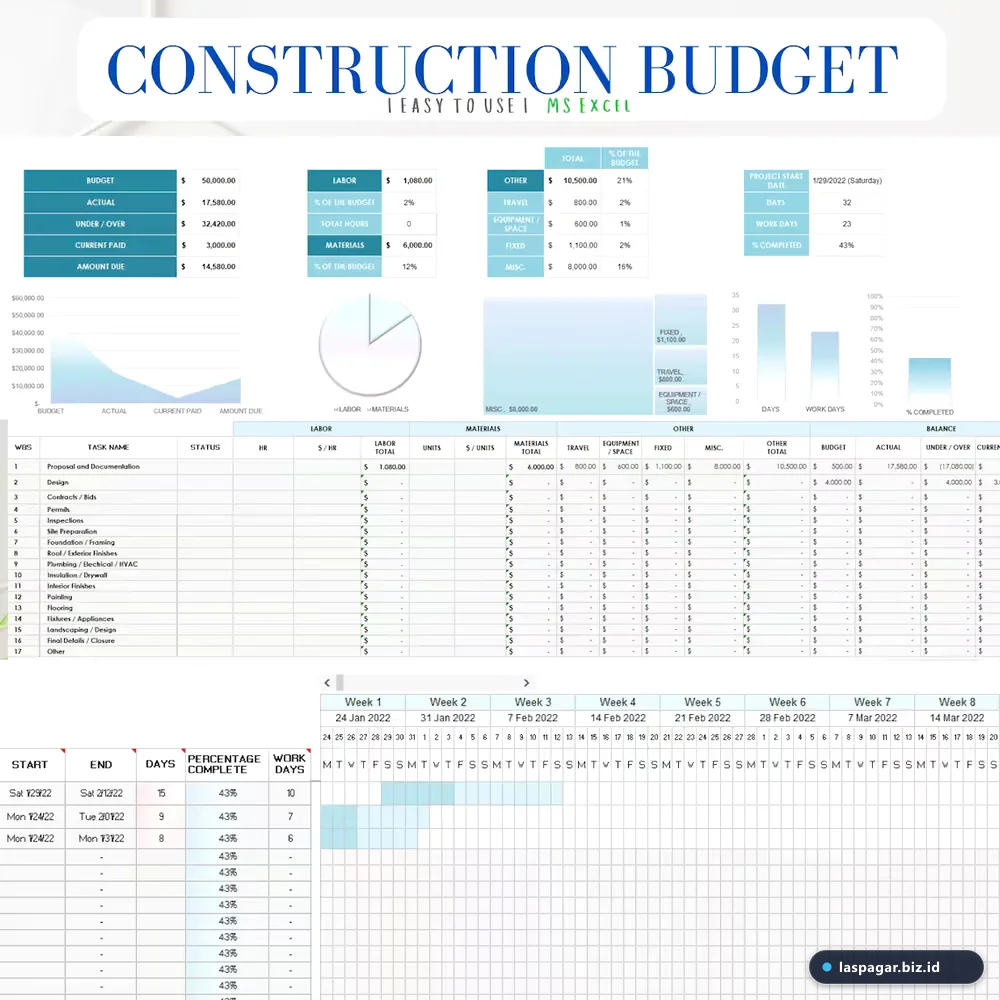

Estimasi Biaya dan Rincian Anggaran Pemasangan Rangka Atap
Salah satu alasan utama mengapa masyarakat beralih ke baja ringan adalah efisiensi pembiayaan. Berbeda dengan kayu yang menyisakan banyak serpihan tak terpakai dan membutuhkan proses pengetaman atau pelapisan obat anti rayap berbiaya mahal, baja ringan diproduksi secara pabrikasi presisi.
Secara umum, kontraktor atau bengkel las konstruksi menawarkan paket pekerjaan dalam bentuk harga per meter persegi (m²) terpasang, yang mencakup material rangka kanal C, reng, baut, dan upah tenaga kerja profesional. Bagi Anda yang ingin mengetahui acuan biaya bengkel las dan konstruksi rangka atap, berikut tabel simulasi estimasi anggaran untuk memudahkan perencanaan finansial Anda:
| Tipe Hunian | Estimasi Luas Atap | Spesifikasi Rangka & Beban | Kisaran Biaya/m² (Terpasang) | Total Estimasi Biaya Rangka |
|---|---|---|---|---|
| Type 36 | ± 68 m² | C75.75 + Reng 0.40 (Genteng Metal Pasir) | Rp 135.000 - Rp 165.000 | Rp 9.180.000 - Rp 11.220.000 |
| Type 45 | ± 85 m² | C75.75 + Reng 0.45 (Genteng Keramik/Beton) | Rp 155.000 - Rp 185.000 | Rp 13.175.000 - Rp 15.725.000 |
| Type 60 | ± 110 m² | C75.100 + Reng 0.45 (Beban Berat / Bentang Lebar) | Rp 175.000 - Rp 210.000 | Rp 19.250.000 - Rp 23.100.000 |
*Catatan: Harga di atas merupakan estimasi untuk struktur rangka baja ringan dan belum termasuk material penutup atap (genteng/spandek), talang jurai, lisplang, maupun plafon. Fluktuasi harga komoditas baja dunia juga dapat memengaruhi tarif aktual material di pasaran.

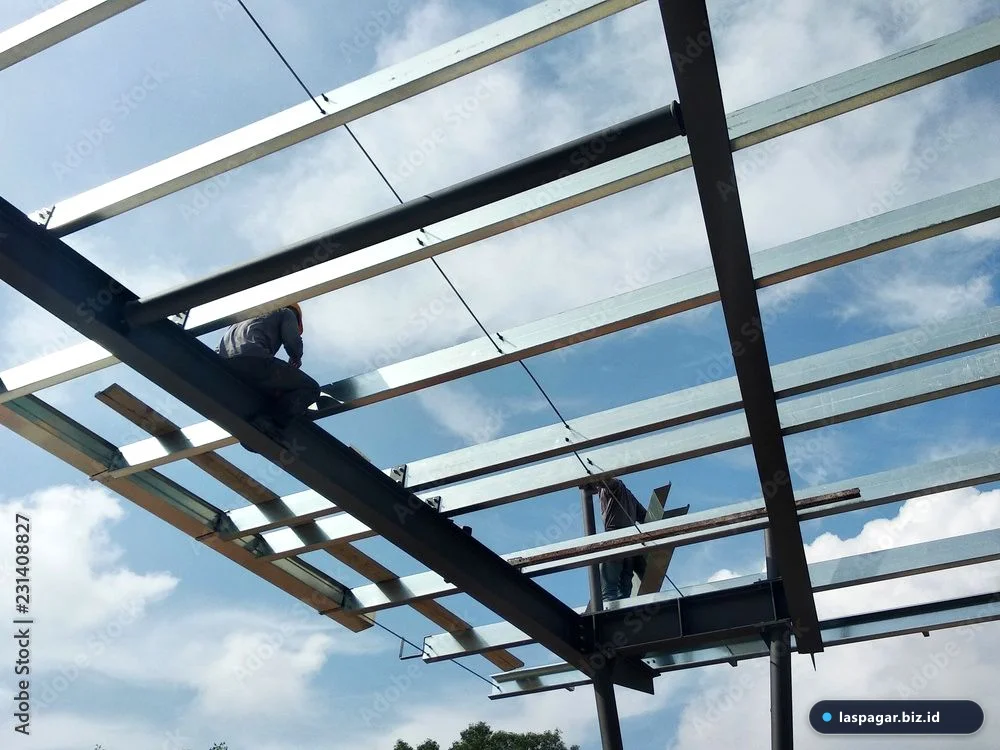

Tahapan dan Standar Pemasangan Rangka Atap yang Aman dan Kokoh
Meskipun material baja ringan memiliki ketahanan bahan yang luar biasa, integritas strukturalnya 100% bergantung pada presisi perakitan. Menurut panduan arsitektur modern di Wikipedia mengenai klasifikasi baja konstruksi, struktur berdinding tipis sangat rentan mengalami puntiran (torsional buckling) bila tidak dirangkai dengan pengaku diagonal yang benar. Berikut adalah langkah kerja standar profesional:
Langkah 1: Pemeriksaan Ring Balk Beton
Sebelum kuda-kuda dinaikkan, balok beton pemikul (ring balk) di sekeliling dinding atas rumah harus dipastikan sudah mengering sempurna, berketinggian rata (waterpass), dan membentuk sudut siku 90 derajat. Ketidakrataan ring balk akan menyebabkan distribusi beban kuda-kuda menjadi timpang.
Langkah 2: Fabrikasi dan Peletakan Kuda-Kuda Utama
Kuda-kuda dapat dirakit di lantai kerja (ground assembly) atau langsung dirakit di atas ring balk. Setiap tumpuan kaki kuda-kuda harus diikat kuat ke beton ring balk menggunakan plat siku (L-bracket) dan dynabolt berdiameter minimal 10 mm dengan kedalaman angkur beton minimal 5-7 cm.
Langkah 3: Pemasangan Bracing (Pengaku Struktur)
Setelah seluruh unit kuda-kuda berdiri tegak lurus sempurna, segera pasang batang pengaku:
- Top Chord Bracing: Menghubungkan batang atas antar kuda-kuda untuk mencegah pergeseran lateral.
- Bottom Chord Bracing: Menstabilkan batang tarik bagian bawah yang juga berfungsi sebagai tumpuan rangka plafon.
- Diagonal Wind Brace: Batang silang pembagi gaya angin dinamis yang menjaga kuda-kuda agar tidak condong ke samping.
Langkah 4: Pemasangan Profil Reng (Batten)
Reng dipasang di atas batang atas kuda-kuda dengan jarak spasi yang disesuaikan secara cermat dengan tipe penutup atap. Jika menggunakan genteng metal berpasir, jarak reng biasanya sekitar 37.5 cm hingga 38.5 cm. Namun bila menggunakan genteng keramik, jarak reng wajib diatur ketat sesuai rekomendasi pabrik genteng (umumnya 28 cm - 33 cm) agar kait genteng tidak melorot saat terpaan hujan deras.

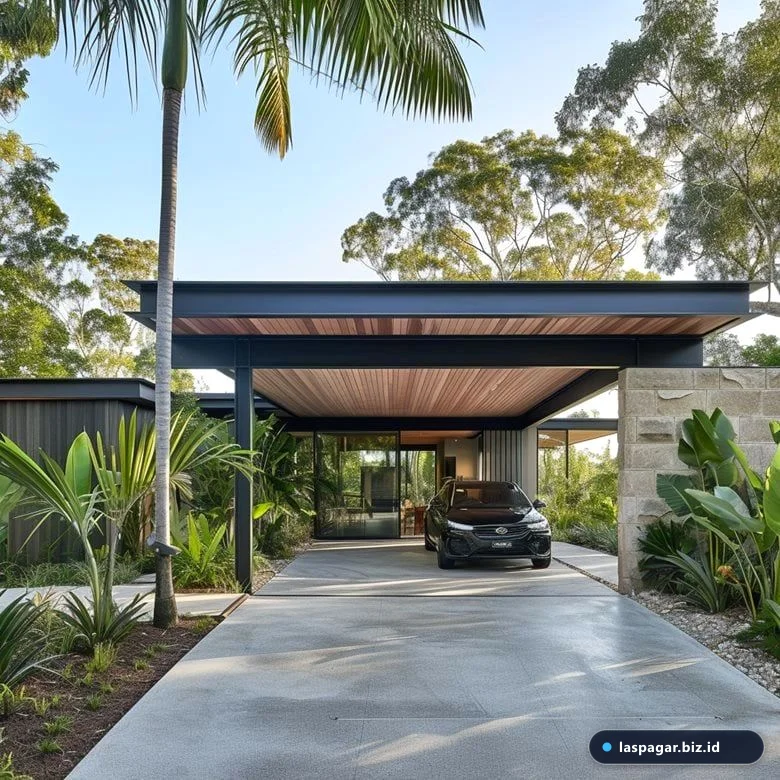

Kombinasi Elemen Eksterior: Menyelaraskan Atap dengan Kanopi dan Pagar
Membangun rumah bukan sekadar memastikan ruangan terlindungi dari kebocoran, tetapi juga menciptakan keselarasan visual pada fasad bangunan secara menyeluruh. Struktur atap baja ringan yang rapi di bagian atas hunian Anda akan tampak jauh lebih berkelas jika dipadukan dengan aksen logam lainnya pada area luar.
Berikut beberapa tips mengintegrasikan struktur atap dengan elemen eksterior hunian Anda:
- Selaraskan Material Kanopi Carport: Area depan rumah tipe 36 dan 45 sering kali memerlukan perlindungan tambahan untuk kendaraan. Memasang kanopi rumah bernuansa minimalis—baik menggunakan rangka baja ringan elegan berlapis cat tahan karat maupun kombinasi besi hollow—menciptakan kontinuitas garis arsitektural yang apik dengan atap utama.
- Padukan dengan Desain Pagar Simetris: Gunakan pola garis bersih pada pagar minimalis Anda. Bila atap utama memiliki kemiringan tegas model pelana, pagar bermotif bilah vertikal atau horizontal geometris akan memperkuat karakter fasad kontemporer.
- Pemberian Ruang Hijau yang Asri: Area teras depan dapat dipercantik dengan berbagai ide dekorasi outdoor di portal rumah dan taman. Tempatkan pot-pot tanaman hijau berdaun lebar di sekitar pilar depan untuk mengimbangi kesan kaku dari elemen baja dan seng atap.
Pertanyaan yang Sering Diajukan Seputar Rangka Atap Baja Ringan (FAQ)
1. Apakah rangka atap baja ringan bisa berkarat?
Baja ringan Galvalume memiliki lapisan seng dan aluminium yang sangat tahan terhadap oksidasi udara biasa. Namun, material ini tetap bisa berkarat jika terpapar zat kimia asam pekat (seperti air aki atau cuka semen keras tanpa dibilas), terkena uap air laut terus-menerus tanpa lapisan proteksi tambahan, atau tergores parah saat proses instalasi yang tidak hati-hati.
2. Manakah yang lebih baik: atap baja ringan atau kayu?
Untuk konteks bangunan modern di daerah tropis, baja ringan jauh lebih unggul karena 100% anti rayap, tidak memuai atau menyusut akibat pergantian cuaca ekstrem, tidak merambatkan api (non-combustible), serta proses pemasangannya jauh lebih cepat (hanya 3-5 hari untuk rumah type 36/45).
3. Bisakah rangka atap baja ringan menopang genteng keramik atau genteng beton yang berat?
Tentu saja bisa. Kuncinya terletak pada perhitungan struktural: gunakan profil kanal C dengan ketebalan minimal 0.75 mm hingga 1.00 mm BMT, rapatkan jarak antar kuda-kuda (menjadi 100 cm atau 90 cm), dan pastikan seluruh perkuatan web serta baut dynabolt ke balok beton terpasang sesuai standar beban yang dihitung.
4. Apakah baja ringan berbahaya saat terjadi sambaran petir?
Secara ilmiah, baja ringan yang terkurung di dalam konstruksi atap dan plafon tidak mengundang petir. Petir menyambar titik tertinggi di permukaan tanah tanpa memedulikan jenis materialnya. Bahkan, jika rumah Anda dilengkapi sistem penangkal petir (grounding) yang tepat, rangka baja ringan justru dapat membantu mendistribusikan aliran listrik secara aman langsung menuju arde tanah.
Kesimpulan dan Rekomendasi Ahli
Mengaplikasikan rangka atap baja ringan untuk rumah type 36, 45, maupun 60 adalah langkah cerdas, ekonomis, dan visioner bagi pemilik rumah masa kini. Material ini memberikan kepastian umur pakai jangka panjang tanpa rasa was-was akan bahaya serangan rayap atau keropos lapuk. Agar konstruksi atap Anda aman sepanjang masa, pastikan Anda selalu menggunakan material bersertifikasi SNI dan mempercayakan pengerjaannya pada teknisi aplikator yang menguasai kaidah segitiga kuda-kuda yang presisi.
Tak hanya fokus pada keamanan bagian atap, lengkapi keindahan dan kenyamanan hunian impian Anda bersama Las Pagar. Kami merupakan mitra profesional terpercaya untuk segala kebutuhan pengelasan dan fabrikasi logam arsitektural. Mulai dari pengerjaan struktur kanopi rumah modern, pagar minimalis artistik, teralis jendela anti-maling, railing tangga, hingga perabot interior tahan air dan rayap seperti kitchen set aluminium premium. Percantik pula sudut teras dan taman Anda dengan sentuhan artistik aneka rak pot bunga besi yang menawan. Hubungi tim ahli Las Pagar hari ini dan wujudkan hunian yang kokoh, rapi, dan menawan dari atap hingga pekarangan!
